ロケットストーブ 1) ロケットストーブの基本設計

ロケットストーブデザイン

建築中の新しいお店「Kitchen Ohana」は、冬の間の暖房設備として
「ロケットストーブ」を考えています。

ロケットストーブは自作される方が多いので、
様々な材質、デザインのものがありますね。

僕が作るのは、『ベンチシートタイプ』のロケットストーブ。

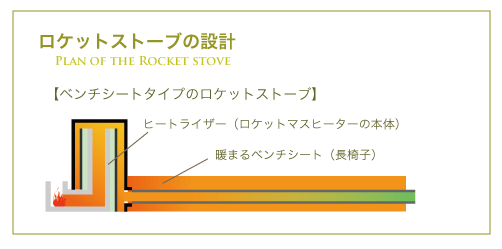

ロケットストーブ図解5(ベンチシート解説)

ロケットストーブは、特殊な薪ストーブです。
通常、上に伸びる煙突を最大12mまで横引きが可能だといわれています。

この横引きした煙突の上に、粘土やレンガなどをかぶせて、
そこに蓄熱することが出来るの。

ふんわり温かいベンチ。
寒い冬には、素敵です。

今日は、ロケットストーブの設計について書いてみます。


【ロケットストーブのメリット】

407215c7

ロケットストーブは、正式には【ロケットマスヒーター】と呼ばれます。

ロケットストーブの原理については、過去記事をご覧下さい。
【5分で分かるロケットストーブの原理】

このロケットストーブの特徴として、

1)強力な吸い上げ能力
2)長い薪をくべることが出来る。
3)煙の出ない煙突(完全燃焼できる)
4)横引きの出来る煙突


・・の4つの素晴らしい能力があります。

さらに同じ性能を持つ薪ストーブと比べ、薪の消費量が通常の1/3~1/4と云われてますから、とても、省エネルギーです。
(注/使用された方の人の感覚での比較データ)

通常の薪ストーブは、「かなりの量の熱を煙突から外に捨ててしまう(廃熱)」という、構造上の欠点があります。
ロケットストーブは、その熱を効果的に蓄熱することで、
熱効率を格段に上げることに成功しています。

また、身近な材料での『自作』が可能な点も、大きなメリットです。


【ロケットストーブの欠点と設計】

ロケットストーブには、欠点が2つあります。
その対処法も考えてみました。

1)通常のベンチシートタイプには、温度ムラが出来る。

普通に設計された「ベンチシートタイプ」は、
熱源(ヒートライザー)に近い部分は、早く暖まり、
遠い部分は、暖まるのに時間がかかります。

若干の温度ムラも、出来るようです。
これには、いろいろ対処法はありますが、最も有効的なのが【リターン式】です。

ロケットストーブ図解4(リターン解説)

ベンチを向こう側まで行ったら、煙道がまた帰ってくる設計です。
お茶の濃さを均等に注ぐのと、似ていますね。

帰ってきた煙道は、ヒートライザーの脇から、上へ抜けます。
これなら、ベンチは均等に暖まり、温度ムラも出来ません。

ただ、通常の煙突が20パイ(直径20cm)なのに対して、
煙突の直径を絞らないとベンチシートに納まらない点。
また、単純に横引きする煙突の長さが2倍になる点。

この2点がどうなるか、未知数です。
まだやっている人が少ないから、データ少ないんですよね~。



軽井沢の「杜の言の葉」のryouさんが、『リターン式』を今冬に完成させています。
【杜の言の葉/ロケットストーブ完成】

ロケットストーブは、北向き26畳の吹き抜けのある大部屋に設置しているとのこと。
外気温4℃で、室温18℃。
ベンチシートの温度は、先端で30℃。
かなり温かいですね。

排気される煙突の温度は、32℃。

通常の薪ストーブの煙突温度が、130℃くらいですから、
温度差100℃もの廃熱を、有効利用していることになります。


2)通常タイプのロケットストーブは、ドラム缶を使うこと。

もともとロケットストーブは、廃材とかで作っていたものだから、
一番大事なヒートライザーは、ドラム缶で作っちゃうのが基本。

PA270274
[スタンダードなU字溝タイプ]

こんなんだもん(↑)。
200リットルのドラム缶だから、めちゃくちゃ存在感があるの。

これ、ちょい悪オヤジの趣味のガレージになら、ドンぴしゃだが、
レストランに鎮座されるには、ちょっとワイルドすぎる。

そして、『ドラム缶は蓄熱できない!』
そんなに分厚い金属じゃないからね。

つまりドラム缶は安いけど。
「ロケットストーブ本体」からの暖房効果は、あまり期待できないの。

この問題は、ヒートライザー外装の素材を変えることで解決できると思う。

鉄工所に依頼して、厚さ7mmほどの鋼鉄の外装を作ろうと思います。

フレミングストーブ
[Phote by フレミング・エイブラハムソン]

参考にしたのは、フレミング・エイブラハムソンのロケットストーブ。

これで、『リターン式ベンチシートタイプ』『鋼鉄のロケットストーブ』
最強の組み合わせです。

どうなるかは、やっぱ未知数です。


しかし、なんというか。
読み直してみたけど、最近、オタク記事が多いなぁ。


【参考リンク】

ロケットストーブの原理 パーフェクトマニュアル
【ロケットストーブ普及協会】
【日本ロケットストーブ普及協会(公式ブログ)】

BLUETAIL HAPPINESS【5分で分かるロケットストーブの原理】
