Simple Rocket Stove(ロケットストーブ1号)

IMG_0882

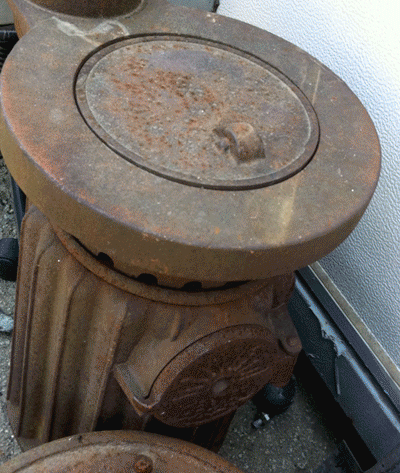

こないだジャンク屋さんで拾ってきた石炭ストーブ。
二束三文で売って貰ったんだけど。

あまりにも、状態が悪い。

IMG_0889

裏側に、大穴が3つも開いてるし。
もう、石炭を入れては働けないの。

サビ、錆だしね。


IMG_0885

さび付いているものを、タガネで叩いて分解してみる。
ガンガン、ばらばら。

IMG_0890

こりゃひどいや。
ここからがスタート。

これを【T型ロケットストーブ】に改造します。

IMG_0899

上部パーツに、電気ドリルで2.8mmの穴を開けてから、
4.2mmのドリルを突っ込んでねじが通るようにする。
4mmのねじで、ロストルを固定。

IMG_0901

下部パーツの底に、4×5cmの2次吸気口の穴を開け、
それに合わせて、ステンレス煙突のT字菅を固定。

IMG_0908

半煙突(長さ45cm)を立ててみる。
この部分が、60cmのヒートライザーになります。

IMG_0936

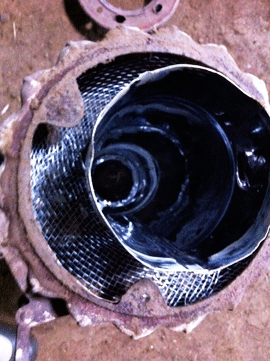

煙突に、外装パーツをかぶせて、
たっぷり断熱材を詰めました。

断熱材は、パーライト(商品名:ビーナスライト5号)を使います。

IMG_0938

セメントで断熱材をカバーして、蓋をします。
セメントは、砂2、セメント1、石灰0.05で配合しました。
セメントに石灰が入ると、耐熱力が上がるの。

昔の五右衛門風呂の職人さんの知恵ね。

IMG_0909

もう一本の煙突を加工して、焚き口にします。
長さ12cmで折り曲げ加工。

この焚き口の形状が大切です。

IMG_0939

上部パーツをはめて、ぴったりじゃん。
よしよし。

じゃ、仕上げ。

IMG_0904

ステンレスの鍋置き。
デザイン悪くて、普通じゃこれ、買わないけど。

変な足を切っちゃいます。

IMG_0907

ほら、五徳になりました。
ここに、ヤカンを置くのね。

下から、火がゴーッと出て、調理が出来るわけ。

IMG_0977

全身をグラインダーで磨いて、完成。
黒光りするボディは、力強い蒸気機関車のようです。

生まれ変わった、オンボロ石炭ストーブの新しい人生。
命名【ロケットストーブ1号(T型簡易ロケットストーブ)】ね。

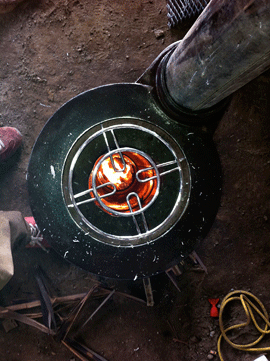

IMG_0979

小さくても、ロケットします。
ごぉー。

IMG_0978

火力が、いまひとつです。
下からの2次吸気量をもう少し、工夫したいと思います。

多くても少なくても、ダメなんですよね。

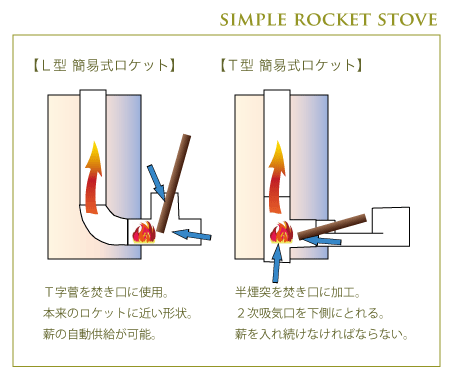

じゃあ、自分で作りたいというひとのために、「簡易ロケットストーブ」の図解。
「簡易ロケットストーブ(simple rocket stove)」は、【L型】【T型】に分かれるんです。

簡易ロケット図説

青い矢印は、「吸気の流れ」ね。

【L型】は、真ん中に「エルボー(曲がり)」を使う配管をします。
ロケットストーブ(8インチ)に煙道の形が似ています。
煙道の断熱性が高く、吸い上げ効果が優れます。

作成の実例「Blog 地給自足 L型ロケットストーブ作成方法」
     「山の麓の工房から blue&yellow」

【T型】は、真ん中に「T字菅」を使う配管をします。
T字の下には、穴が開いていて、そこから2次吸気が入ります。
完全燃焼しやすく、2次吸気を「絞り気味」に調整すると、強い火柱が立ちます。

作成の参考「もりのいえ T型ロケットストーブ作成方法」


大きいロケットストーブじゃ、置き場所に困るけど、
小さいロケットなら、キャンプとか、アウトドアでも活躍しそうですね。
