June 13, 2011

ロケットストーブ 2)  蓄熱ユニットの設計

P5290434
【Kitchen Ohana で建造中の8インチ・ロケットストーブ】

このロケットストーブは、200Lのドラム缶で作る大きなロケットストーブ。
その最大の能力は、やっぱり『12m横引き出来る煙突』です。

この煙突の上に粘土やレンガを使って、ベンチシートやベッドなどの、
【蓄熱ユニット】を作るのが、8インチロケットストーブの基本形になります。

ロケットストーブ図解5(ベンチシート解説)

この蓄熱ユニットを省略してしまう人もいますが、
その場合、ロケットストーブの能力をほとんど活かせないの。

ドラム缶のストーブは、普通の薪ストーブのような輻射熱(ふくしゃねつ)は、
あまり期待できないからです。

ロケットストーブの暖房の考え方は、従来の薪ストーブとは全く違います。

ロケットストーブは、空気を暖めるのではなく、
ベンチシートなどに蓄熱して、ダイレクトに、
じんわりと優しく、人を暖めるホッカイロみたいな暖房なんです。




薪ストーブとロケットストーブの違い

通常の薪ストーブは、「かなりの量の熱を煙突から、屋外に捨ててしまう(廃熱)」という、構造上の欠点があります。

ロケットストーブは、薪から生まれる熱のほとんどを、
蓄熱ユニット(ヒートベンチ)に送り込みます。

その熱を効果的に『蓄熱』して暖房に使うことで、
熱効率を格段に上げることに成功しています。

粘土(または赤レンガ)で作られたベンチは、【熱のバッテリー】の役目です。
煙突から伝わる熱をじっくり蓄熱し、長い時間をかけて、
部屋やベンチにくつろぐ人を暖め続けます。

煙突からの廃熱は、ほとんどありません。
直接、煙突に手で触ることも出来ます。


外に出す、煙突の工事も簡単で、楽。
軒の下に煙突の頭が来るように、設置することも可能なのね。
(消防法があるから、僕は軒から上に出すけど)

P5060188

蓄熱ユニットの素材としては、粘土や赤レンガが適しています。

赤レンガや乾燥した粘土は、『適度に暖まりにくく、冷めにくい』という、
蓄熱に適した性質を持っています。

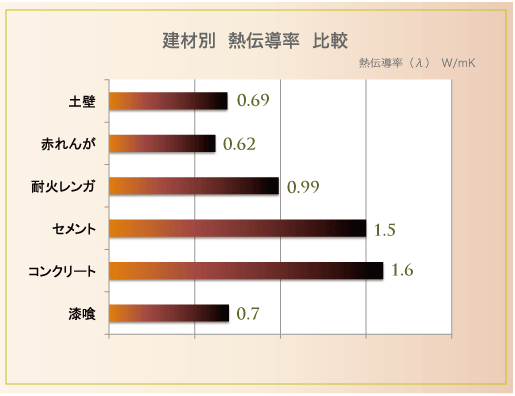

熱伝導A

その熱伝導率は、粘土(土壁)で、0.69。
赤レンガで、0.62。
粘土で施工した場合は、表面を漆喰(0.7)などで美しく化粧することもあります。

また、壁や地面に、ベンチシートの熱を逃がさないため、
その間に、断熱材を挟むことを検討しなければなりません。

熱伝導B

断熱材として利用出来るものは、スタイロ材(発泡断熱材)、黒曜石のパーライト。
畳なんかも、意外に断熱に使えます。
(ただし、湿気に弱い)

一番、優秀な断熱材は【空気】かもね。

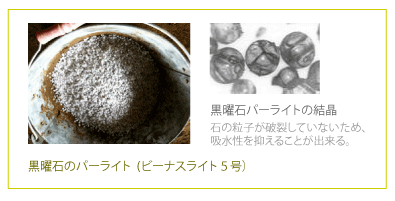

パーライト

黒曜石のパーライトは、黒曜石という石を1000℃以上の高温で焼いた資材で、
結晶の中に、大量の気泡を含むため、断熱性能に優れます。
もちろん、熱にも超強い。
(注:パーライトには黒曜石と真珠岩を原料にした2種類があり、
   性質が全然違うものです。購入の際、注意して下さい。
   【黒曜石と真珠岩パーライトの違い】

僕が使うのは、ビーナスライトの5号。
散らばりやすいのが弱点なので、泥と混ぜて使います。

P5290333

ほうれん草の和え物の要領で、泥と水であえ、
手でぎゅっと固めて、ギリギリまとまるくらい。

これを断熱材に使うことができます。
スタイロフォームの方が断熱性能は高いけど、熱に弱いから、ちょっと心配。

IMG_0915

通常、「蓄熱ユニット」の施工は、ベンチシートのまんなかに
8インチ(200mm)の煙突が通ります。
この煙道に、熱を移すのね。

これは、ヒートライザーの煙道と同じ表面積なのね。
教科書では、「この煙道の断面積を維持しなければならない」とありますが、
ちょっとくらい広げても、狭めても、大丈夫なようです。

『熱』は粘土の中を、1時間2.5cm進むといわれます。
煙道からの粘土が、厚さ25cmもあると、暖まるのに10時間もかかっちゃう。

僕は、一日4時間、運転させて、蓄熱する予定なので、
粘土のベンチシートは、厚さ10cmを考えています。
ちょうど、良い感じに熱も貯まります。


より熱効率を高める工夫として、配管の設置には、2つのアイデアあります。
ひとつは、配管の【リターン式】。

普通に設計された「ベンチシートタイプ」は、
熱源(ヒートライザー)に近い部分は、早く暖まり、
遠い部分は、暖まるのに時間がかかります。

結果として、表面温度に、若干の温度ムラが出来るようです。

これには、いろいろ対処法はありますが、最も有効的なのがこの【リターン式】です。

ロケットストーブ図解4(リターン解説)

ベンチを向こう側まで行ったら、煙道がまた帰ってくる設計です。
お茶の濃さを均等に注ぐのと、似ていますね。

帰ってきた煙道は、ヒートライザーの脇から、上へ抜けます。
これなら、ベンチは均等に暖まり、温度ムラも出来ません。

軽井沢のryouさんが、『リターン式』を完成させています。
参考記事 【杜の言の葉/ロケットストーブ完成】

このロケットストーブは、北向き26畳の大部屋に設置されています。
部屋には大きな2重窓と吹き抜け。

外気温4℃の条件で、室温18℃。
ベンチシートの表面温度は、30℃。
かなり温かいですね。

煙突の廃熱温度は、32℃。
通常の薪ストーブの廃熱温度は、130℃くらいですから、
温度差100℃もの廃熱を、蓄熱に有効利用していることになります。


僕が作るのは、【バイパス式】。
IMG_1042

1本の管を3本に分けて、より広い面積を暖める、
床暖房向きなのが、このバイパス式。

煙突 8インチ(200mm)を 7インチ(175mm)に減らすと、
3インチのバイパスを2本とれるの。

それは、こういうわけ(↓)。

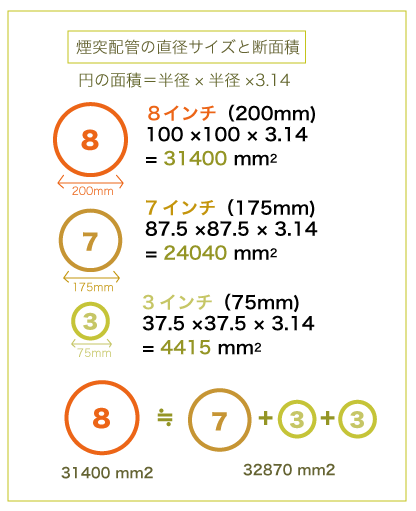

煙突配管の直径と断面積

断面積がほぼ同じなら、理論上、煙突は何本でもOKということ。

ベンチシートを、主配管(175mm)で暖めつつ、バイパス(75mm)2本で足下を暖房。
足下は、20cmの蓄熱用コンクリートを打って、そこが蓄熱します。

おしりも足も、ポカポカとそういう作戦。

IMG_0895

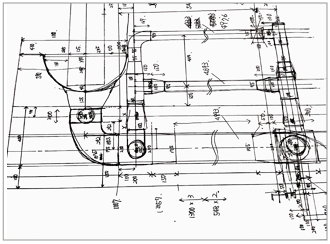

設計図通りに、精密に、配管をつなげていきます。
ベンチは粘土を作ることを計画しています。

粘土は、スサ(稲藁や麻を細かく刻んだ線維質)を入れて、1~2ヶ月熟成させたもの。
これに、石灰や砂を入れて、ベンチを造作します。

『石灰』は、土を固めて、粘土の酸性をアルカリで中和する効果があり、
『砂』は、ベンチを割れにくくする効果があります。

蓄熱ユニットとして、優れたベンチシートの施行を研究していきますね。

IMG_1044

蓄熱ユニットの煙道に使う、亜鉛引きのスパイラルダクトが届きました。

いよいよベンチシートの施工に入ります。
これからが本番です。
