ロケットストーブの原理 マニュアル完全版

ee0e6e84

「暖房用ロケットストーブをこれから作りたい」と考えている方に、
ロケットストーブについて、研究してきた全てをまとめてみようと思います。

参考にして頂ければ幸いです。




【ロケットストーブの4大特徴】

407215c7

まず。
大型ロケットストーブの特徴として、上げられる4項目。

1)強力な吸い上げ能力を持つ煙突
2)長い薪を使える
3)煙の出ない焚き口
4)横引き出来る煙突

・・を、順に説明しましょうね。



【1・強力な吸い上げ能力を持つ煙突】

ロケットストーブデティール

ロケットストーブの最大の特徴といえるのが、
『ヒートライザー』と呼ばれるロケットストーブの『心臓部』。

僕が、U字溝で自作した「L字型」のパーツです。
このヒートライザーが、何か?について説明するために、
ちょっと知識を整理します。

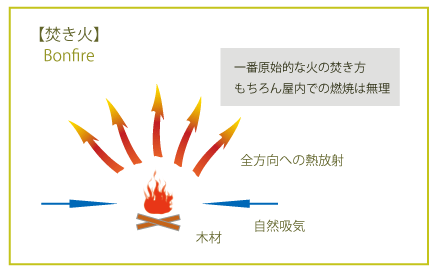

焚き火

【①:焚き火】

熱は、全方向に拡散し、
水平に360度で、吸気しています。

これが『普通の火の燃え方』。


16ブリック

【②:16ブリック】

『焚き火』の上昇気流を、上方向に限定し、
吸気を横1方向からに、限定する。
上昇気流は、ストーブ内の空気を外に押し出し、
その分、吸気口から外気が吸い込まれる。

これが『16ブリック』という、もっとも原始的なロケットストーブの形。
16個のブロックで作ることが可能なのね。

南アジアやアフリカの方では、
この方法を使って、調理している国もあります。


ロケットストーブ

【③:ロケットストーブ】

この煙突を断熱することで、煙突内の温度を上げ、
上昇排気力をさらに強化出来るの。

『断熱した煙突』
それが「ヒートライザー」なのね。

断熱は、煙突内の温度を上げるのが目的。
携帯型「Simple Rocket Stove」は、この仕組み。

でも、温度が上がると、なぜ排気力が上がるのでしょう?



0841fc03

煙突の『吸い上げ能力』は、『煙突内の温度』に比例します。

高さ90cm程度の大型ロケットストーブの煙突(とっても高温)は、
30mの大きな煙突(低温)と同じくらいの能力だと、云われています。



ロケットストーブ-ダウンドラフト

【④:暖房用の大型ロケットストーブ】

『ヒートライザー』を【外装ケース(ドラム缶など)】で覆い、
外装ケースに触れた上昇気流が、ロケットストーブ内で
ダウンドラフトを起こし、急降下する。
これが大型の暖房用のシステムです。

でもね、ここだけの話。
ロケットストーブの能力は、「ヒートライザーによるものが大きい」ので、
ダウンドラフトは、結構、適当でも問題なかったりする。


まとめ。
ロケットストーブは、『煙突を、ストーブ本体に入れるという発想で、強い排気能力を生んだもの』なのね。

通常の薪ストーブの排気が、煙突に依存しているのに比べ、
ロケットストーブは、それ自体が排気能力を持つの。



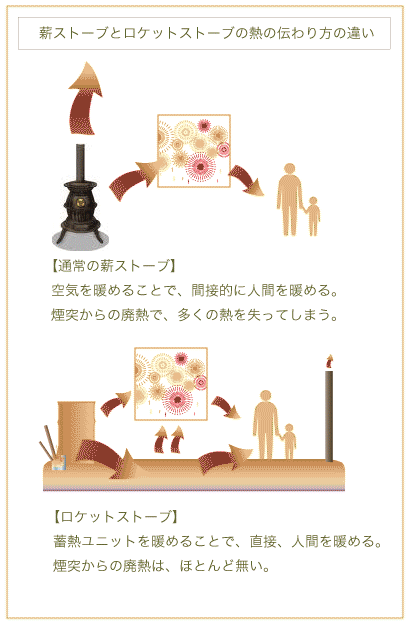

ed4140c4

その特徴が、【蓄熱ユニット】と出会うと、すごい暖房効率を生みます。

レンガや石、粘土で作った暖かい「ベンチシート」や「ベット」など。
さまざまなアイデアの蓄熱ユニットがあります。

蓄熱ユニットを通過した、末端の排気温度は、30〜40℃。
生み出されるほとんどの『熱量』は、室内に蓄えられるの。

『余すところ無く、生み出した熱量を暖房に活かすことができる』
これが【暖房用ロケットストーブ】の最大のメリットなのね。



【2・長い薪を使える】

9247ec9b

ロケットストーブは、薪の長さを選びません。

理論上、どれだけ長い薪をくべても、燃えます。
お線香が燃えるみたいに、着火点に向かって、どんどん落ちていく仕組み。

ただ、この縦に薪をくべる方法は、危ないです。
薪が倒れやすく、管理が大変。
廻りの可燃物に引火しちゃう可能性もあります。

また、『連続燃焼』も苦手です。
太い薪をポンと入れて、ほったらかしの通常の薪ストーブと比べ、
15分おきに面倒を見てやらないと、機嫌を悪くしちゃう。

これは、ロケットストーブの大きな『デメリット』のひとつです。



52d1c9af

オハナのロケットストーブでは、焚き口を広くして、
薪を水平にくべることで、ある程度、この問題を解決しています。
→大型ロケットストーブの実用的燃焼法

ロケットストーブの設計をする際、使う人の生活スタイルまで、
考慮する必要があるでしょう。



【3・煙の出ない焚き口】

P2100020

基本的に、ロケットストーブの着火は簡単だと感じます。
焚き付けに、良く乾いた「細い薪数本」と新聞紙が2枚ほどあれば、
すぐに吸気が始まるの。

燃やし始めに、ある程度、風が必要なことがあるため、ロケットストーブの設置場所は、『部屋の奥』より、『入り口脇の風が入りやすい場所』の方が適しています。



P2100025

吸気が順調に行われる限り、煙が逆流することはありませんし、
火が焚き口からはみ出すことも、ありません。

ただし・・
1)煙道を「65%以上」閉じたとき。
2)熾き火を押し込みすぎて、ヒートライザーが詰まってしまったとき。
3)煙突の先で、極端に逆風が強いとき。
4)使い始め。蓄熱ユニットが、極端に冷えているとき。

たまに逆流してしまうこともあります。
煙が部屋に充満してしまうことも想定して、
排気窓(または換気扇)を必ず付けた方が良いです。

小学生の子供たちでも、ロケットストーブの燃焼状態を維持できます。
ロケットストーブのコントロールは、あまり難しく無いと感じます。



【4・横引き出来る煙突】

10199111

はじめてロケットストーブを見るひとが、かならず驚くのが、
この『横引き出来る煙突』。

「12m」まで横引きが可能と云われていますが、
実践されているそのデータを僕は知りません。

しかし。オハナのロケットストーブは、煙突を6m横引きしていますが、
その出力には、まだかなりの余裕があると感じます。
条件付きで、12mは可能だと思います。



P7060105

信じられないのですが、こんな稲妻みたいなジグザグの配管でさえ、
問題なく排気します。

この強力な送風能力は、様々な蓄熱ユニットのアイデアを実現します。



41b0f0d4

オハナのストーブは、燃焼で生まれる『熱風』を、
ヒートベンチと床暖房の両方に送っています。

『ヒートベンチ』は、柔らかく間接的に人を暖める「ペチカ型」の暖房ユニット。
『床暖房』は、足下を熱風が流れる「オンドル型」の暖房ユニットなんですね。

ただ、実際使うケースで、ほとんどの熱量をベンチに送っています。
ロケットストーブには、「ペチカ型」の方が、相性が良いようです。



【デメリット:結露について】

6b338be2

もっともロケットストーブのデメリットになるのが、結露です。
木を燃やすことで、科学的にかならず排気に水分が含まれます。
これが結露すると、木酢液のような酸性を示し、
金属の配管を腐食していきます。

あとで、説明しますが、
煙突の断熱で、ある程度、それを防ぐことは可能です。

レンガのベンチシートはその点、結露には強いようですね。
ベンチが暖まるスピードが早く、温度調節が難しいと聞きます。

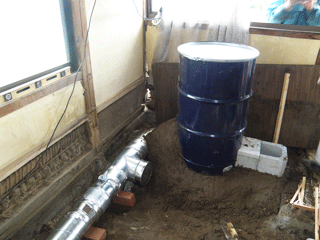

【レンガタイプのヒートベンチの造作】

P5060166

このベンチシートは、軽井沢のRさんの施工。
同様の暖房システムをもう1カ所、作っていて、どちらも実用レベルです。



62adb365

Rさんのベンチは、
リターン式を採用していて、より熱効率の良いユニット。
美しく、とても機能的です。



P5060165

漆黒の長方体をした独特なヒートライザー。
『レンガタイプのロケットストーブ』

完成形のひとつだと思います。



【土タイプのベンチシートの造作】

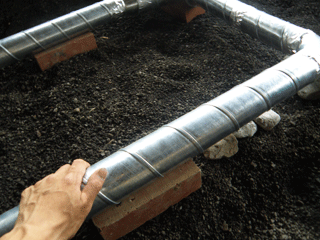

IMG_2777

スパイラルダクトに、粘土を当てて作るのは、
『土タイプ』のベンチシート。

オハナのストーブは、この『土タイプ』の方法で作っています。

『土タイプ』は、造形が自由であることが、魅力です。

そのメリットの反面、配管が「結露水の酸性」に弱く、重量があり、
大量の粘土を必要とすること、施工に時間がかかるなど、
多くのデメリットを抱えます。

結露は、2重煙突などの断熱するなどの工夫で、
ある程度、回避することが可能です。



IMG_2786

『土タイプ』のベンチシートの過程を紹介します。
施工は、5段階。



IMG_2783

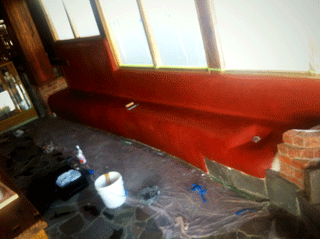

1)『粗塗り土』を塗る。

粘土は、壊した壁土と新しい粘土をあわせて、
1ヶ月ほど嫌気発酵させたものを使います。



IMG_2784

2)『麻の布』を塗り込んで、もう一度『粗塗り土』を塗る。

園芸用の根っこに巻いて使う、麻の布をベンチに塗り込んであります。
割れ(クラック)が少なく、施工後の暴れを防ぎます。
縦のシート部分には、縄が塗り込まれています。



IMG_2786

3)砂を混ぜた『中塗り土』を塗る。

砂を混ぜることで、割れをさらに減らします。
ここで、だいたいの造形を決めていきます。



IMG_4097

4)『砂漆喰』を塗る。

漆喰に砂を加えたものを塗ります。
セメントで作ったベンチと同じくらいの強度が出ます。



IMG_4107

5)「のろ」と呼ばれるつるつるの表面

『のろ』は昔の化粧かまどなどに使われた、左官技術、独特の塗料です。
海藻の糊を使い、ドロマイトなどを配合したもの。
ベンガラに炭を混ぜて、美しいアースカラーを表現しています。



IMG_4108

とても薄く塗りつけるため、かなり卓越した左官技術を必要とします。
塗りつけた後は、手で磨く。

磨くことで、レザーのような美しい風合いが生まれます。



IMG_4113

完成したオハナのベンチシートの造作。



IMG_4301

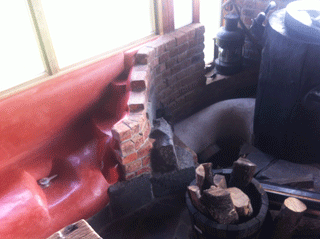

ロケットストーブの接続部の造作。
とても美しい仕上がりです。



【ベンチシートの能力と煙突の埋め込み深度】

IMG_6336

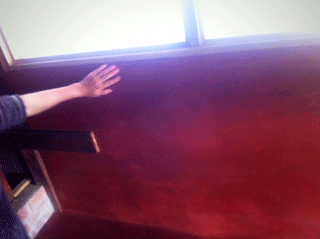

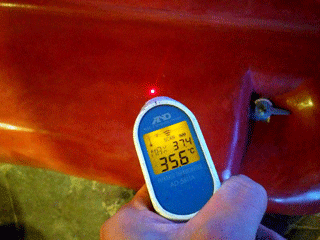

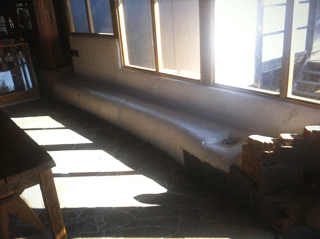

稼働したヒートベンチ。
先端は36℃。

かなり温かい。
まるで動物の背中に乗っているようです。

煙突は9cm、ベンチに埋め込んであります。



IMG_6337

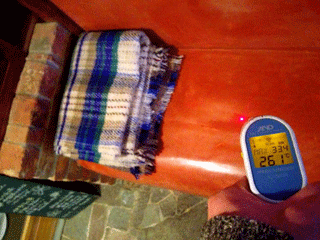

6mのベンチ末端で、26℃くらい。

もうちょっと、煙突の埋め込みを浅くすれば良かったです。
埋め込み深度は、先端で7〜8cm。
末端で、6cmが理想だと思います。



【ロケットストーブの設計図】

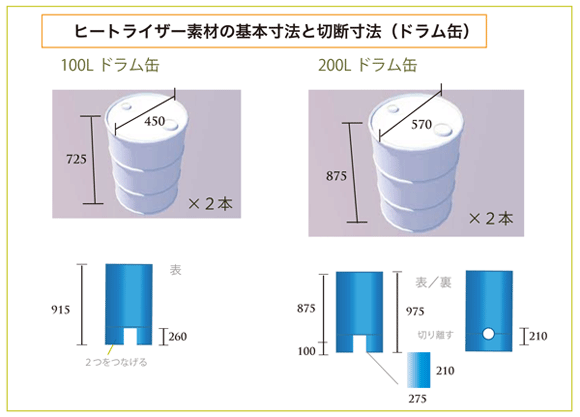

ドラム缶の裁断

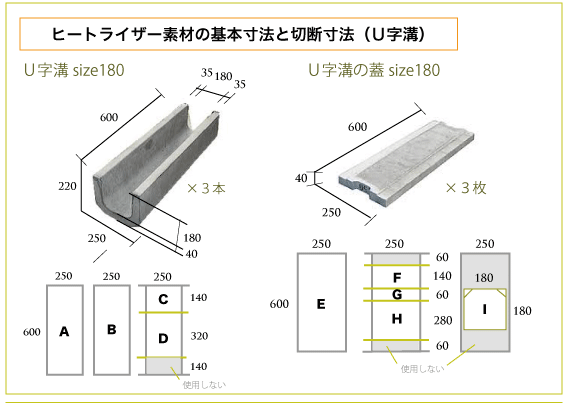

U字溝の裁断3

オハナストーブの設計、裁断の寸法です。

ロケットストーブは、自作が基本です。
自分で作ったから、壊れても自分で治せる。

プロトタイプは、ドラム缶でヒートライザーを作ったのですが、
完成バージョンを作るにあたり、僕は、
ロケットストーブ、そのものの美しさも追求してみたいと考えました。



【森のロケットストーブ】

P5290413

「プロトタイプ:ロケットストーブ」

初期のプロトタイプの外装は、ドラム缶で自作したものを使用していました。
トッププレートの温度は、前回で330℃に達し、
天ぷらの調理も可能でした。

この外装を外し、3倍の厚さを持つ鍛鉄製に作り替える計画を立てました。



IMG_3069

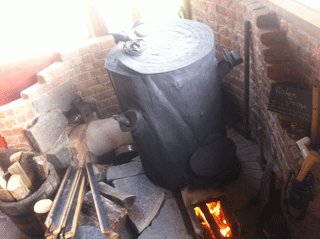

完成版のロケットストーブです。

秩父の鍛鉄のマイスター、西田氏がデザインして、
その弟子の謙太郎くんが、一ヶ月がかりで打ち出してくれた
切り株型・鍛鉄製外装「森のロケットストーブ」。

ドラム缶の3倍の鉄の厚みは、ヒートライザーの暖房性能を上げ、
黒い色は、遠赤外線の放出により優れています。

それを囲む、レンガで築いた壁も、
最大で100℃にもなる放射熱に耐え、
そこに蓄えた熱をゆっくり放出することに役立っています。

これ一台で、寒い冬も、
キッチンオハナの空間は、かなり温められています。



IMG_2773

ストーブの上で、巣作りするつがいの小鳥と、
巣の中には、可愛い4つのたまご。


鍛鉄マイスター・西田さん。
普段は、『鉄』で実物大の恐竜とか、平目とか変なもの作っちゃう
変わった人なのですけど。

その表現力は、神業でした。
鉄が、命を吹き込まれたように生き生きとしています。



【5・煙突掃除が必要ない】

IMG_6331

最後に、ロケットストーブの5番目のスキルとして、
「煙突掃除が必要ない」というのもあるの。

嘘でしょ、云う人もいるけど。



IMG_6332

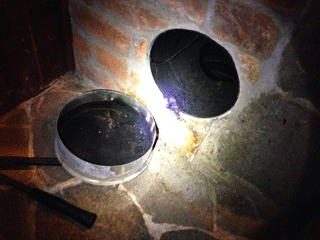

じゃあ、このエンドの穴から、特別に中をご案内。




IMG_6333

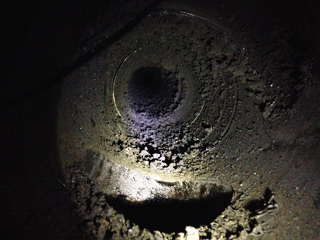

ひと冬、150日稼働した状態での煙突内部。
全く掃除をしていません。

多少の結晶がありますが、燃焼に致命的なダメージを与えるものではないです。
普通のストーブだと、ヘタしたら毎週、まっくろ黒すけだもん。

もう少し、ほっといてみます^^。



【ロケットストーブという選択肢】

IMG_4305

完成したキッチンオハナのロケットストーブ。

まだ実用例少なかったから、燃えなかったらどうしようと思いました^^。
燃えなかったら、嫁さんに土下座だな...ってね。

ロケットストーブとしては、実用的な能力を持ち、
かなり好調なひとつだと思います。
苦労したもん。



ロケットストーブには、無限の可能性があると思うの。

僕は、見た目重視で作っちゃったけど、
高効率の薪オーブンや、薪のキッチンシステム。
より機能的な蓄熱暖房システム。
想像するだけで、ワクワクするようなアイデアを実現する可能性もあります。

そんな楽しい気持ちが、新しいエネルギーの使い方を考えるきっかけになると良いな。

『ロケットストーブ』

このシステムが最上ではありません。
メリットと同じくらいの、デメリットもあります。

でも。
こういう「今までになかった選択肢」が、人々に注目されていること。
世界は変わり始めているのだと思うの。

楽しいこころは、世界を変えます。
きっと、より良い方向に。
