February 12, 2012

ロケットストーブ 6)大型ロケットストーブの実用的燃焼法

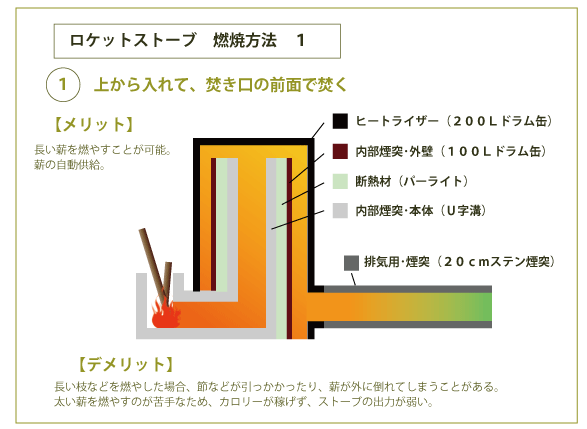

ロケットストーブ燃焼1

ロケットストーブの定番の『薪の供給方法』は、こんなかんじ。

縦にまっすぐ薪が入り、お線香を逆にしたみたいに、
下から順に、燃える。

長い薪を燃やすことが出来るし、薪の連続供給も可能。
これは、ロケットストーブの【メリット】のひとつでも、あるのね。


IMG_1032

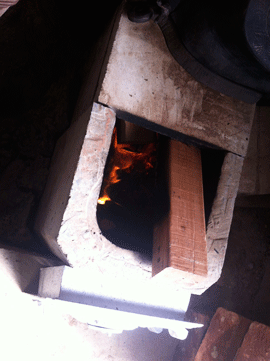

長い薪を供給?

極端だけど、こういう感じ。
これだと長すぎて、手で支えてやらないと危ない。

これが「枝」だと、節が引っかかる。
下手すると、火のついた薪があさっての方向に倒れて、
火事になっちゃうかもしれない。


IMG_2289

かといって、ずっと手で持ってる訳にもいかないし。
熱いもん。


IMG_2503

燃えても、3cm角くらいの太さ2本が限界。


IMG_2493

太い薪を何本も差すと、上手く燃えない。

空気取り入れ口(吸気面)を少なくし過ぎて、
酸欠になっちゃうの。

だからって、細い薪じゃ、すぐにチロチロ燃え尽きて、
粘土で作ったベンチシートを暖めるだけの『火力』が出ない。

大型のロケットストーブでは『縦に差す燃焼方法』は、
デメリットも多いの。


どうするか。


IMG_2330

まず、ロケットストーブの初期設定だと、
焚き口が低く作ってあるでしょ。

これがダメ。


IMG_2335

こんなん付けたり。


IMG_2338

こんなにしたけど。


IMG_2336

結局、フラットになった。
完全燃焼するロケットストーブでは、
灰もそんなに出ないしね。


IMG_2484

焚き口を上に伸ばす作戦で、
こんなん買ってきて。


IMG_2492

こんなにしたり。


PC291343

こんなんになったりしたあげく。


IMG_2504

上から入れる方法は、どうしてもダメであることに気づく。

普通の薪ストーブみたいに、太い薪がゴウゴウと燃えないと、
こんなにでっかい粘土のベンチシート、暖まらないもん。


IMG_2508

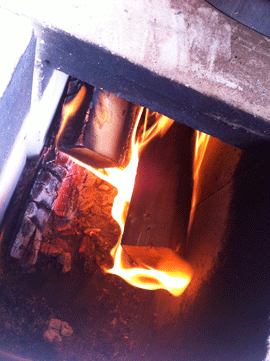

ふと、奥に薪を突っ込んでみる。


IMG_2510

あ、燃えた。


IMG_2515

ヒートライザーに、おき火を作って、
その上に薪をどんどん積んでいくの。

そこに、ゴーッとロケット竜の吸気が入る。
薪は真っ赤になって、ものすごいカロリーを出し始めます。

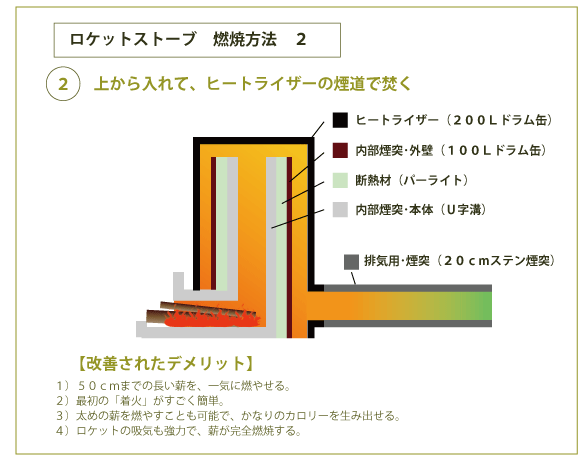

ロケットストーブ燃焼2

つまり「おき火」を作って、煙道(長さ480ミリのトンネル)が、
そのまんま『燃焼室』に変わっちゃうの。

そのためには、横から長い薪が入る新しい「焚き口の形」が必要。


P2040003

試験的にこんな形になった。
ていうか、ちょっと失敗した。

どんまい。


P2100014

じゃ、燃やすから見ててね。

まず、かんなくず。
(乾燥した杉の葉っぱでも、良いの)


P2100016

ぎゅっと絞った、新聞紙1枚。
(松ぼっくりでも、良いの)


P2100017

ナタで細く割った、焚き付け。


P2100019

ちょっと見えないけど、焚き付けで煙道に
「やぐら」を組んである。

風がながれるように、するのね。


P2100020

「やぐら」の前に、かんなくず → 新聞紙 → 焚き付け の順で積みます。


P2100022

着火。


P2100023

まず、かんなくずが『炎』を生みます。


P2100025

新聞紙で、炎が膨らむの。


P2100026

その火力で、焚き付けが燃え、
自然にロケットの吸気が、始まります。

もう、吸い込ませるためになーにもすることは無いの。
あっという間に、「やぐら」も炎に包まれます。


P2100031

立てている「焚き付け」が、だいたい火がついたところで・・


P2100032

・・中に突っ込んじゃう。

もう「やぐら」も炭化して「おき火」が出来はじめているでしょう。
燃焼室の温度も、急上昇しています。


P2100033

ある程度、燃焼室が暖まれば、
次の薪を上に乗せていくだけで、どんどん食べてくれます。


P2100038

この方法だと、横引き6m先の排気温度が、
たった5分で30℃を越えます。


P2100042

じゃあ、太い薪。
行ってみましょうか。

3cm×4cmのやや太め。
長さ50cm。


P2100044

50cmが一気に入ります。
で、一気に燃えるの。

だいたい30分くらいかけて、薪は完全に燃え尽きます。

燃え尽きても、おき火さえ残っていれば、
次の薪を乗せるだけで、ゴウゴウと吸気が始まり、
あっという間に着火します。

それがロケットストーブの最大の強み。


P2100047

15分で、温度も40℃に上昇。

このまま燃やし続けて、65℃まで、連続フルパワー運転してみました。
鋼鉄のロケットストーブ本体も、220℃まで暖まりました。
触ると、かなり熱い。


P2100011

半日燃やして、灰はこれだけね。


P2060008

ちょっと安心した。

だって、これだけ頑張って、実用化出来なかったら、
嫁さんにめっちゃ、怒られるもの。


でもさ。
この燃焼方法なら、ロケットストーブの強みを生かしながら、
デメリットを全て克服出来るでしょ?

想うことは、実現する。

あと僕は、実用可能な蓄熱ユニット(ベンチ)を作るだけ。

頑張ります。
素敵なベンチを作りますね。
